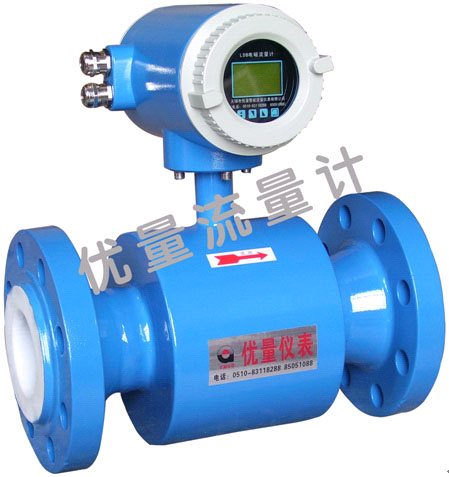

高压型电磁流量计
中华人民共和国计量器具生产许可证 苏制02000305号
电磁流量计执行标准: JB/T9248-1999

高压型电磁流量计
(国家认可的电磁流量计制造资质,中国具有影响力的电磁流量计厂家之一)
优点:
  1、耐高压达6.4MPa
  2、选用超厚内衬管
  3、采用双面焊接技术



(高压型电磁/Φ150mm、6.4MPa)

先进性:
1、增加停电记录功能:随时查询恶意停电记录,防止流量计不计量或少计量。(选配)

2、增加防雷击功能:许多电磁流量计损坏的直接原因是遭到雷击,而且是不可修复性的。

3、增加电脑数据采集功能:流量计安装地点较远,不方便抄表,电脑采集的流量数据5秒更新一次。(选配)

4、增加电极自检功能:电极是电磁流量计的关键部件,电极的污染影响流量测量。

5、电路部分产生热量更低:室外现场使用中,夏天的高温和自身产热导致许多电磁流量计烧坏,特别是一体型。



智能电磁流量计(具有国家认可的电磁流量计制造资质,中国具有影响力的电磁流量计厂家之一)
优质电磁流量计
精品级电磁流量计,每套带第三方权威检测证书;优量流量计,就是不一样
无锡优量 高精度流量计 免费咨询:0510-82026888 83118288

Φ80mm精品级电磁流量计
防伪图片不得使用,否则法律责任自负


优量流量计,就是不一样
证书不得转贴

通过无锡市计量测试中心第三方权威部门严格测试,并出具单台检测证书和检测费用发票.
订货周期:3天,电话:0510-82026888 83118288 85051088 传真:0510-85620996 83111131

电磁流量计,准吗?3年后还准吗?
国家认可制造资质企业,第三方权威机构检测,放心!
无锡优量,具备国家认可的生产资质,计量器具生产许可证:苏制02000305号
购买时, 直接来电:0510-82026888,83118288 技术咨询,谨防假冒,杜绝伪劣
电磁流量计计量器具许可证
电磁流量计计量器具型式批准证书
江苏省质量技术监督局 发证
江苏省计量科学研究院 发证
电磁流量计/ 无锡市计量测试中心颁发/ 校准证书


窨井潜水型电磁流量计

自流型电磁流量计/Φ100mm

酸碱防腐型电磁流量计
 优点:
1、
传感器适用于恶劣环境的窨井
2、防漏密封技术,表面防酸防水
3、
四氟内衬,化工污水也适用
4、
杂物、纤维不影响测量
5、
精度高,质量稳定可靠
 优点:
1、磁场强度增加5倍
2、擅长测量
超低流速流量
3、输入阻抗高达15兆欧姆
4、内置
大型磁钢
5、
大电流励磁

 优点:
1、
四电极机构安全接地
2、
哈氏C合金电极
3、
四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量


潜水型电磁流量计/Φ200mm

高压型电磁流量计
Φ150mm、6.4MPa

防爆型电磁流量计
防爆:ExdeibIIBT4Gb
 优点:
1、桔红
潜水漆包用10年
2、防护等级:
IP68
3、全密封灌胶工艺,点滴不漏
 优点:
1、耐高压达
6.4MPa
2、选用
超厚内衬管
3、采用
双面焊接技术
 优点:
1、适用于防爆场合

2、耐外置按键操作方便

3、反应灵敏,零点稳定

电磁流量计(供暖管道专用)

卫生级电磁流量计

高压电磁流量计(超60公斤级

优点:
1、110度高温橡胶,适用北方供暖管道
2、解决了冬夏冷热交替不漏水的难题

优点:
1、卫生级氟材料内衬
2、精度高,无死角。

优点:
1、耐温达耐超高压160公斤(国家标准)
2、 双面多层高档焊接,材料过硬

欢迎订制非标件、高标件---特种电磁流量计
选型/技术咨询:0510-82026888 83118288
优点:
1、人性化的全中文菜单
2、全数字、智能化、高精度
3、16位微处理器,高速运算
4、高清晰度液晶显示
5、自检和自诊功能
6、空管归零功能
7、在线调量程
8、正反计量

防腐型电磁流量计

高湿型电磁流量计.矿井

高压电磁流量计 矿井

产品细节——————-细微之处彰现实力
无锡优量 高精度流量计 免费咨询:0510-82026888 83118288
超亮超宽大液晶
高强度高温工业烘干漆
耐温防腐四氟内衬


背光设计,晚上也可正常读数

国际流行款,新增自检报警灯

双向计量,特殊场合也能胜任

数据采集系统----自动抄表,节约人工,足不出户
无锡优量 高精度流量计 技术咨询:0510-82026888 ,83118288

无锡优量公司 数据采集系统 (实现自动抄表,自动生成报表)

五大特点
1、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生.
2、自动抄表,节约人工,足不出户.
3、实时计录,历史数据查询.
4、随时分析流量数据,便于生产和调度.
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装.

技术咨询: 0510-8202 6888 8311 8288 QQ: 398931544 传真:0510-85620996 83111131


流量数据实时曲线
流量数据实时曲线

一、概 述
  测量原理:
  电磁流量传感器是基于法拉第电磁感应定律而制成的,只是其中切割磁力线的导体不是一般的金属而是具有一定电导率的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运动时,导电介质中会产生感应电动势,感应电动势由一对电极检测,该电压信号VE可用下式表示:

二、选型编码

电磁流量计接线
无锡优量 高精度流量计 免费咨询:0510-82026888 83118288

电磁流量计一体型实物图接线图

LDBQ潜水型 电磁流量计-------她更懂得水性

LDBF防腐型 电磁流量计-------防腐高手

三、技术参数

公称通径系列DN(mm)
管道式四氟衬里:10,15,20,25,32
40,50,65,80,100
125,150,200,300,350,400,450,500,600

精度等级:
管道式:0.5级,1.0级

被测介质温度:
普通橡胶衬里:-20—+60℃;高温橡胶衬里:-20—+90℃

聚四氟乙稀衬里:-30—+100℃;高温型四氟衬里:-30—+150℃

额定工作压力:

管道式: DN10—DN65:2.5MP
a
 DN80—DN150:1.6MPa
 DN200—DN1200:1.0MPa

输出信号及负载电阻:
4-20mADC,0-500Ω

电极材料:

含钼不锈钢、钛(Ti)、钽(Ta)哈氏合金(HB)、铂(PT)

防护等级:
潜水型:IP68,其他:IP65

供电电源:
220VAC±10%,50HZ±5%

直管段长度:
管道式:上游≥5DN,下游≥2DN

连接方式:
流量计与配置之间均采用法兰连接法立连接尺寸应符合GB9119-88的规定


电磁流量计选型\流量范围

通径(mm)

10

15

20

25

32

40

50

65

最小流量( m3/h)

0.02

0.06

0.12

0.16

0.29

0.452

0.7

1.19

常用量程( m3/h)

1

2

4

6

9

15

22

35

最大流量( m3/h)

4.24

9.54

16.96

26.5

43.42

67.85

106

179

通径(mm)

80

100

125

150

200

250

300

350

最小流量( m3/h)

1.8

2.82

4.41

6.36

11.3

17.6

25.4

34.6

常用量程( m3/h)

55

85

130

190

340

530

750

1000

最大流量( m3/h)

271

424

662

954

1690

2650

3810

5196

通径(mm)

400

450

500

550

600

700

800

900

最小流量( m3/h)

45.2

57.2

77.6

85.5

101

138

180

229

常用量程( m3/h)

1200

1400

1700

2000

2500

2800

3600

4500

最大流量( m3/h)

6780

8570

10600

12800

15200

20700

27100

34300


专业生产全系列电磁流量计-------产品更全,品种更多
无锡优量 高精度流量计 免费咨询:0510-82026888 83118288




四、管道选型说明
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量测量的要求。

可测量的流体
由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只是电导率大于20us/cm的任何流体都能选用相应的电磁流量计来测量流量,因为非导电的气体、蒸汽、油类、******等物质不能选用电磁流量计来测量流量。

传感器口径的确定
流量计使用流速最好在0.1-5m/s范围内,此时流量计口径可选择与用户管道口径一致。

电极、接地环材料的选择:
选择电极材料时,要考虑被测介质的耐腐蚀性,一般要比工艺管道材料高一个等级。
接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。
工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。

电极、接地环材料选择:
电极、接地环材料   被测液体举例
316不锈钢 不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质 生活及工业用水、污水、矿浆、糖浆
含钼不锈钢 对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性 磷酸、烧酸
OCr18Ni12Mo2Ti
钛(Ti) 特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀 冷冻盐水、海水、氨水双氧水、乙酸
钽(Ta) 具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。 盐酸王水、硝酸、硫酸
铂(Pt) 几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐 浓硫酸、热碱溶液

衬里的选择:
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

衬里材料选择说明:
衬里
主要性能特点
可测介质举例
注意事项
四氟(PTEE)
耐热耐腐蚀性能优良、表面光滑、不易粘着 高渗透性介质,如氢氟酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质。 可用于卫生要求的场,适用于高温流体。温度范围为(-30—+150℃)用于正压管道
橡胶
有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀。 水、废水、污水、纤维浆、矿浆、泥浆 广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道

上限流量的选择
由于通径、流速、流量三者之间存在严格的函数关系,所以选型时可根据下表在对应的通径下选择上限流量值。

安装地点的选择:
为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

安装在天津的电磁流量计现场(DN25mm)


无锡优量公司 -------- 快速供货 快件发货(EMS、顺风、圆通、CCES)
无锡优量 高精度流量计 免费咨询:0510-82026888 83118288

 1、泵压型、自流型电磁流量计有现货(Φ6-Φ600mm、四氟内衬、含钼不锈钢电极、液晶显示)
 2、防腐型、潜水型、全不锈钢电磁流量计订货后生产周期:5天


请购买正宗的无锡优量公司产品,注意产品标识包装
专用面膜上有公司名称和电话
专用面膜上有公司名称和电话
外壳上有优量仪表字样的标签
优量公司专用彩色说明书
优量公司专用英文彩色说明书
优量公司专用包装箱

流量PLC控制工程设计,定量灌装自动控制,恒流恒压自动控制
技术咨询电话:0510-82026888 83118288
承接自动化PLC工程设计,变流量PLC控制系统设计,集中控制流量系统,流量循环定量控制,流量比值控制PLC系统设计
