时差法超声波流量计的原理:
时差法超声波流量计（Transit Time Ultrasonic Flowmeter）其工作原理如图1所示。他是利用一对超声波换能器相向交替（或同时）收发超声波，通过观测超声波在介质中的顺溜和逆流传播时间差来间接测量流体的流速，在通过流速来计算流量的一种间接测量方法。
时差法超声波流量计的原理
图1中有两个超声波换能器：顺流换能器和逆流换能器，两只换能器分别安装在流体管线的两侧并相距一定距离，管线的内直径为D，超声波行走的路径长度为L,超声波顺流速度为tu,逆流速度为td,超声波的传播方向与流体的流动方向加角为θ。由于流体流动的原因，是超声波顺流传播L长度的距离所用的时间比逆流传播所用的时间短。流量Q可以表示为：
 |
 |
|
| |
外夹式超声波流量计 |
适用介质:
1、 饮用水、河水、海水、地下水、冷却水、高温水、污水；
2、 润滑油、柴油、燃油；
3、 化工液体；
4、 其他均质流体。
适用管道:
1、 普通金属管道如：碳钢、不锈钢、铸铁、铜、铝等；
2、 其他非金属管道如：PVC、PR、玻璃钢、水泥等管道。
备注：测量管道允许有内衬，内衬材料包括：环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚四氟乙烯、胶木等
|
|
|
| |
转换器: |
|
|
正确选型:
请提供以下数据：
1、 介质名称
2、 最大流量（Qmax）、最小流量（Qmin）
3、 最高/最低工作温度
4、 材料及外径（周长）、壁厚
5、 管道内衬材料（如果有请提供）及厚度
6、 其他特殊要求 |
|
|
|
| |
测量精度 |
±1.0% |
重 复 性 |
0.2% |
流速范围 |
0～32m/s（流速分辨率0.001m/s） |
工作电源 |
流量变送器和流量模块24VDC（带隔离） |
功 耗 |
工作电流50mA |
显 示 |
正、负累积量、瞬时流量、流速、累计工作时间、日期、工作状态错误代码、超声波信号强度与质量 |
操 作 |
可通过磁棒（流量变送器）或按键（流量模块）操作显示数据；
通过RS-485通讯连接专用二次仪表，可以远程设置参数和显示流量计数据，
传输距离可达1000米以上。 |
输入信号 |
3路4-20mADC模拟输入（选配）
2路三线制Pt100电阻信号输入（选配） |
输出信号 |
标配隔离RS-485输出
两路隔离型可编程OCT输出（选配）
可扩展1-3路4-20mA输出（选配） |
软件升级 |
可通过E-mail传送来的代码文件实现软件升级 |
定量控制 |
可编程内置定量控制器，可以使用外部输入信号或者MODBUS指令启动 |
数据记录 |
可记录前64天、前32个月、前2年累积流量和工作状态，可记录前16次上、断电时间和流量，并可实现自动或手动流量补加 |
断电保护 |
断电10万小时数据不丢失 |
防护等级 |
流量变送器IP68，流量模块IP63，二次盘装操作仪表IP63 |
|
| |
传感器:
外夹式传感器的安装是将两只传感器夹装在管道外壁，传感器不与被测液体接触。传感器表面与管道外壁之间涂有声耦合剂，该耦合剂可以是专用硅胶或高温润滑脂，传感器用专用的卡具捆绑在管道上； 外夹式传感器适用于不希望破坏管道的应用场合，适合测量腐蚀性、有毒性、高纯净度的液体。传感器安装在管道外面，可以完全不影响生产。适用于不适宜应用管段式传感器和插入式传感器的场合； |
|
| |
标准小型传感器S1型 |
标准中型传感器M1型 |
标准大型传感器L1型 |
高温小型传感器S1H型 |
高温中型传感器M1H型 |
|
|
| |
技术参数 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H型 |
高温M1H型 |
适用管径（mm） |
15-100 |
50-700 |
300-6000 |
15-100 |
50-700 |
材质 |
ABS
|
特殊高温材料 |
工作频率 |
1MHz
|
常用安装方法 |
V（N、W）法 |
V、Z法 |
Z法 |
V（N、W）法 |
V、Z法 |
标定 |
整机配对标定
|
磁性 |
有
|
无 |
适用温度 |
0-70℃ |
0-160℃ |
防护等级 |
IP65
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
质量（克） |
75 |
250 |
650 |
94 |
150 |
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
|
介质浊度 |
≤10000ppm且气泡含量小 |
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
|
信号电缆 |
标准配置：5米×2，可选配10米×2或15米×2
|
|
| |
|
|
DN150管道、超声波流量计安装现场 |
DN200管道、超声波流量计安装现场 |
|
| |
便携式超声波流量计 |
产品特点:
1、 传感器的安装简单容易。测量过程不需破坏管道，不需停产，传感器不与被测介质接触,无压损。
2、 转换器电路为全数字化微功耗设计，内置可充电电池，可连续工作时间12小时以上。
3、 中文菜单操作界面，使用键盘、功能键进行参数设定； |
|
| |
正确选型:
请提供以下数据：
1、 介质名称
2、 最大流量（Qmax）、最小流量（Qmin）
3、 最高/最低工作温度
4、 材料及外径（周长）、壁厚
5、 管道内衬材料（如果有请提供）及厚度 |
| |
|
| |
V法安装示意图 |
Z法安装示意图 |
| |
标准配置:

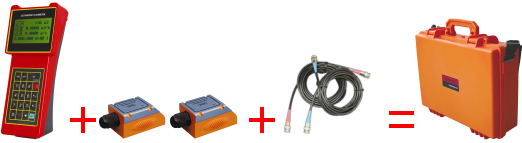

便携式超声波流量计的全套配置包括：转换器+传感器+连接电缆5m*2+传感器安装夹具+电源适配器+仪表包 其中：
1、传感器的型号根据用户的要求配置，也可以多选；
2、连接电缆可选10m*2或15m*2；
3、传感器安装夹具包括不锈钢带和不锈钢链，根据管道口径不同配置；
4、电源适配器既可以给转换器供电，同时也可以给转换器电池充电。
注意！
长期的现场应用经验告诉我们，流量计使用当中出现的问题，80％以上是由于选型不当造成的，所以请提供详细的技术数据，我们将向您提供最适合的产品。 |
|
| |
|
| |
|
|
无锡市计量测试中心 液体标定装置 |
经无锡市计量测试中心标定过的流量计安装现场 |
|
