气体流量计-----无锡优量仪表之旗舰产品
中华人民共和国计量器具生产许可证 苏制02000305号
气体流量计执行标准: JJG1029-2007




智能涡街流量计:(气体流量计)

优点:

1、模仿德国先进的线路和软件,重复性好
2、免调试,易安装,质优价低
3、测量精度高,量程比达20:1
4、工作温度高,介质温度可达350℃
5、结构牢固,机械强度高,经久耐用
6、无运动部件,寿命远比涡轮流量计长
7、发生体体积小,远比孔板流量计节能
8、表体采用不锈钢材料,耐腐蚀性强


比资质,比精度,比重量,
还是选优量!






耐温达450℃Φ65mm的涡街(实物照片)
未经无锡优量公司许可,防伪图片不得使用

优量公司专为电厂的350℃以上过热蒸汽设计超高温探头,选用特种高温材料和巧妙结构进行特殊工艺封装,耐温达450℃。在高温的领域里,成为国内技术较领先的少数厂家之一。

概述:
涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。涡街流量计广泛应用测量的介质有:蒸汽、气体、液体、油类等.

优点:

1、便于现场安装的人性化壁挂设计
2、温度、压力、密度、流量多物理量循环
3、停电记录功能和历史记录查询




精品级涡街流量计/蒸汽流量计,每套带第三方检测证书;优量流量计,就是不一样

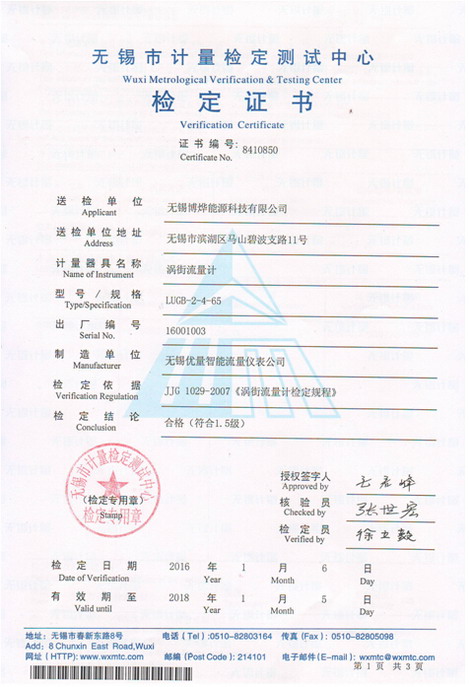

涡街流量计检定证书

优量流量计,就是不一样

证书不得转贴

通过无锡市计量测试中心第三方权威部门严格测试,并出具单台检测证书和检测费用发票.
订货周期:3天,电话:0510-82026888 83118288 85051088 传真:0510-83118288 83118339


您的流量计,准吗?
国家认可制造资质,代办第三方测试检定,流量计放心!

Φ200mm精品级气体流量计
防伪图片不得使用,否则法律责任自负

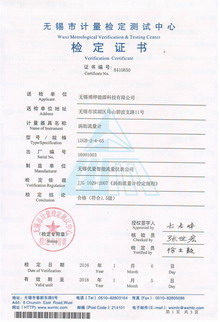

涡街流量计检定证书

优量流量计,就是不一样

证书不得转贴

通过无锡市计量测试中心第三方权威部门严格测试,并出具单台检测证书和检测费用发票.
订货周期:3天,电话:0510-82026888 83118288 85051088 传真:0510-83118288 83118339


无锡优量,具备国家认可生产资质,通过第三方省级权威认证,让用户放心
 无锡优量,具备国家认可的生产资质,计量器具生产许可证:苏制02000305号.
购买时, 直接来电0510-8202 6888咨询,谨防假冒,杜绝伪劣.
涡街流量计在线浊度仪超声波明渠流量计计量器具许可证
涡街流量计计量器具型式批准证书
计量器具许可证:苏制02000305号-3
LUGB涡街流量计
计量器具型式批准证书
(江苏省质量技术监督局发证)
LUGB涡街流量计

涡街流量计校准证书
涡街流量计检定证书
涡街流量计/ 无锡市计量测试中心颁发/ 校准证书

流量计检定
流量计检定

四款 气体流量计可选----总有一款适合你
免费技术咨询:0510-82026888 81027888


热式气体质量流量计

(优势:抗震动、微小流量、无直管段)

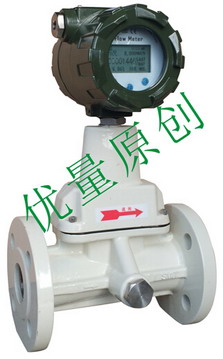

旋涡流量计/温压补偿一体型
旋涡流量计/温压补偿一体型

(测量各种气体的标况流量)

  特点:
1、 抗震动,适合震动管道
2、 微小流量 ,超低流量下限
3、 宽量程比达到100:1

  特点:
1、安装简单
2、温度压力双补偿,自动换算成标况体积
3、3.6V锂电池/24VDC供电,安全防爆

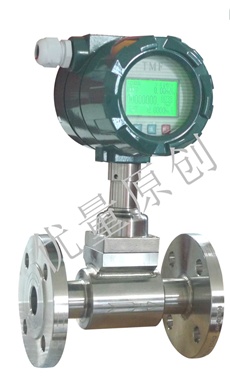

涡轮气体流量计(DN80mm)
测量各种气体的工况体积


金属转子气体流量计(DN15mm)
应用流量≤3.0 m3/h的管道

  特点:
1、体积小,节约空间
2、锂电池供电,安全防爆
  特点:
1、液晶显示,安装方便
2、在轻松地微小流量的管道上测量气体

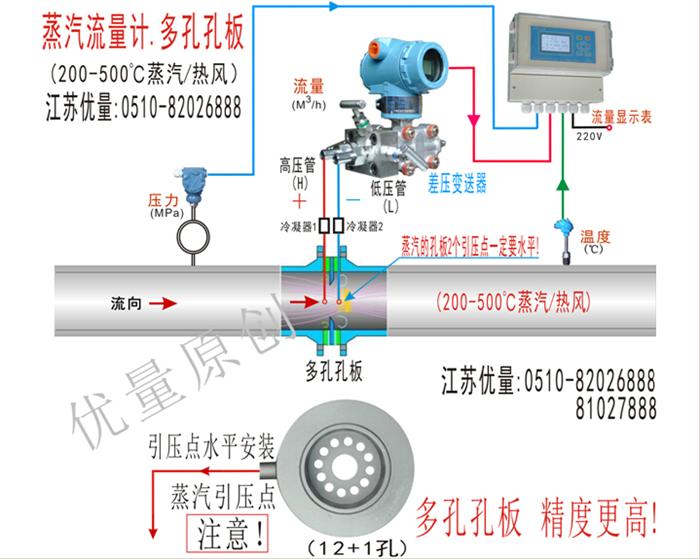

 优势产品:超高温多孔孔板.蒸汽流量计
超高温多孔孔板.蒸汽流量计

欢迎订制非标件、高标件---特种蒸汽气体流量计

选型/技术咨询:0510-82026888 8311828
DN100  6.4MPa高压涡街流量计
DN100 6.4MPa高压涡街流量计
DN40  6.4MPa高压涡街流量计
DN40 6.4MPa高压涡街流量计

标况气体流量计——自动换算成标况体积

温压补偿分体型/四件套(测量各种气体的标况流量)

测量原理:
  当管道中流体介质通过旋涡发生体(三角柱)时,由于局部流速加速而产生旋涡现象(如图一),此旋涡分成两列交替地出现,这种旋涡列被称为卡门涡街


卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关,而与介质的温度、压力等特性参数无关。可用下式表示:

f=St·V/d ……………………(1)
式中: f—卡门涡街的释放频率
St—斯特罗哈尔(Strouhal)数
V—介质流速
d—三角柱的宽度

斯特罗哈尔数是涡街流量计的重要参数,它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内,斯特罗哈尔数S便保持为一个常数,这样,便可通过测量旋涡频率信号检测出流体介质的流速,再通过介质的流速计算出介质的流量。

测量气体:
煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等

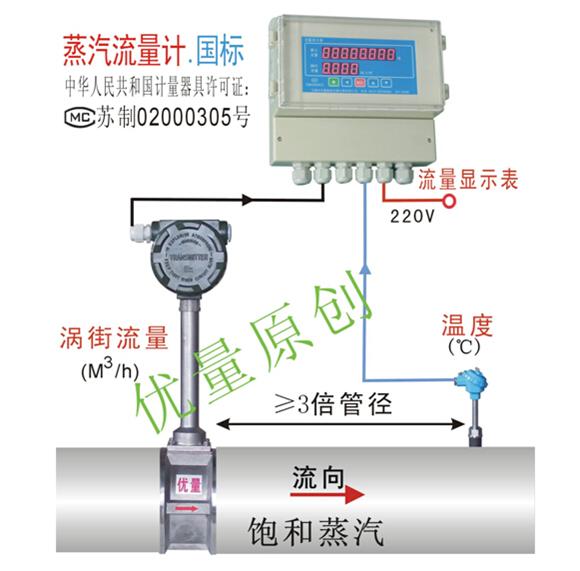

1、饱和蒸汽流量计(110-220度)----------温度补偿高精度的质量流量
 饱和蒸汽的密度是随温度或压力的变化而变化的,必须即时自动跟踪补偿,否则,误差特别大,优量公司推出这款高精度产品供选择。
优点:1、变送转换器耐温超过70度2、分体型方便远程抄表3、适应室外恶劣环境工作

2、过热蒸汽流量计(180-350度)----------温压双补偿的质量流量
 过热蒸汽的密度是随温度和压力的变化而变化的,必须即时自动跟踪补偿,否则,误差特别大,优量公司推出这款高精度产品供选择。
 优点:1、选用超高温探头,耐温超300度
2、在线显示温度、压力、流量、密度
3、可定制400度以上超高温传感器

标况气体流量计——自动换算成标况体积

温压补偿一体型 (适用:各种气体)
优点: 1、自动换算成标况体积
2、24VDC供电,安全防爆

安装现场示意图


温压补偿一体型
(适用:各种气体)


工况气体流量计——多品种、多功能

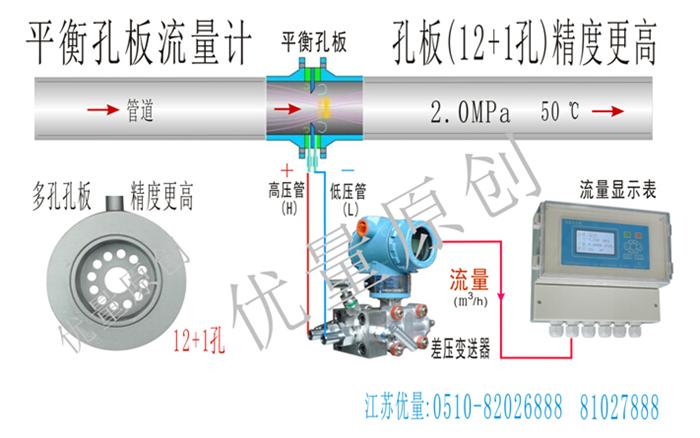

平衡孔板流量计


常温一体型
(适用:各种气体、液体)


常温分体型
(适用:各种气体、液体)

插入式涡街流量计
(适用:DN300mm以上的管道)
优点:
1、体积小,节约空间
2、锂电池供电,安全防爆
优点:
1、高灵敏度探头,可测超低流量
2、分体型方便远程抄表
优点:
1、成本低廉,安装方便
2、阻力小,节能

专业生产 全系列智能气体流量计----------产品更全,品种更多


 技术参数:
公称口径:
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、

DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
适用范围:气体(空气、氧气、氮气、煤气、天燃气、化学气体等)、液体(水、高温水、油、食品液、化学液等)、蒸汽(饱和蒸汽、过热蒸汽)。
可测介质温度:-40℃~280℃、-40℃~350℃。
公称压力:≤1.6MPa 、≤2.5MPa 、≤4MPa。
精度等级:液体1级、气体、蒸汽1.5级。

输出信号:
电压脉冲:低电平≤1V,高电平≥6V,脉冲宽0.4ms,负载电阻>150Ω。
标准电流:4-20mA,转换精度±0.5%满度值,负载电阻24V-500Ω。
现场液晶显示:瞬时流量6液晶位显示(m3/h),转换精度±0.1%;累积流量8位显示(m3),转换精度±0.1%;

供电电源:
脉冲输出:+24VDC,4-20mA输出
现场液晶显示:+24VDC 或3.6V 锂电池。
环境温度:电压脉冲输出:-30℃—+65℃;4-20mA输出:-10℃—+55℃;现场液晶显示:-25℃—+55℃
表体材料:不锈钢(1Cr18Ni9Ti)

精美的模铸涡街发生体


智能一体型涡街流量计(本安防爆型、锂电池DC3.6V供电/DC24V供电)

DN65mm(实物照片)
未经无锡优量公司许可,防伪图片不得使用



适用:
各种气体
(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)
各种液体(纯水、去离子水、软水、乙醇、甲苯、酚类、液氨)


智能液晶双排显示表头(实物照片)
未经无锡优量公司许可,防伪图片不得使用

无锡优量-----------为您量身定制 非标产品


 标况流量:
结构形式
通径(mm)
工况流量范围(m³/h
液 体
气 体
蒸 汽
满 管 式
15
0.3-3.8
3.8-38
4.4-44
20
0.5-6.2
6.7-67
7.9-79
15
0.9-10
10-100
12-120
32
1.6-16
16-160
19-190
40
2.5-26
25-250
30-300
50
3.5-38
40-400
50-500
65
5.2-65
68-680
85-850
80
8-100
100-1000
120-1200
100
12-150
160-1600
190-1900
125
20-250
230-2300
280-2800
150
32-380
380-3800
440-4400
200
50-620
670-6700
790-7900
250
80-1150
1060-10600
1200-12000
300
130-1400
1540-15400
1780-17800
插 入 式
400
180-2700
2700-27000
3200-32000
500
280-4200
4240-42400
4950-49500
600
410-6100
6100-61000
7100-71000
700
580-7300
7800-78000
9300-93000
800
720-10800
10850-108500
12660-126600
900
970-12000
13000-130000
15500-155000

 基本结构和安装尺寸:
   涡街传感器                   基本结构剖面图

插入式涡街流量计
          插入式涡街 剖面图

 外形尺寸:

口径(D)
管道规格
H
L
L0
D1
D2
15
Φ19×1.5
290
116
80
68
135
20
Φ26×3
290
116
80
68
135
25
Φ32×3.5
290
116
80
68
135
32
Φ39×3.5
290
116
80
68
135
40
Φ49×4.5
295
120
80
80
140
50
Φ59×4.5
300
124
80
88
145
65
Φ74×4.5
308
128
80
105
165
80
Φ89×4.5
315
128
80
120
180
100
Φ109×4.5
328
132
80
148
210
125
Φ133×4.5
340
137
85
174
235
150
Φ159×4.5
351
146
90
196
270
200
Φ219×9
378
169
105
250
325
250
Φ273×11
402
184
120
300
375
300
Φ325×12
428
199
135
350
425

厂家提供的优质配对法兰(经调质、发黑处理)
模拟图

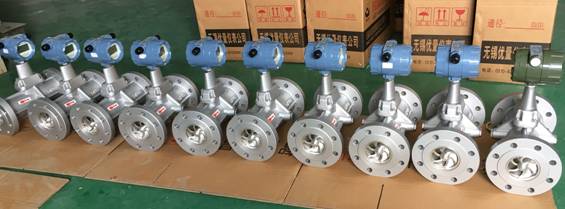

优量公司 -------- 快速供货 快件发货
 1、智能涡街流量计有现货。(Φ25-Φ300mm、不锈钢材质、液晶显示)

2、插入式涡街流量计订货后生产周期:5天

涡街流量计价格--------性价比高的流量计
涡街蒸汽流量计价格低于孔板流量计的价格,但精度高、量程比宽、压损为小,这些特点决定了蒸汽涡街流量计,性价比高。
蒸汽涡街流量计的安装比孔板流量计方便,无需安装导压管和差压送器。
耐高温耐高压的蒸汽流量计价格,肯定会高一些。
1、温度补偿分体型涡街流量计价格:?元/套(三件套)
2、温压补偿分体型涡街流量计价格:?元/套(四件套)
3、温度补偿一体型涡街流量计价格:?元/套(锂电池供电)
4、温压补偿一体型涡街流量计价格:?元/套(锂电池供电)
5、温度补偿一体型涡街流量计价格:?元/套(24VDC供电)
6、温压补偿一体型涡街流量计价格:?元/套(24VDC供电)

请购买正宗的无锡优量公司产品,注意产品标识包装
优量公司专用标签
优量公司彩色说明书
优量公司专用包装箱

如需更详尽的使用说明书和咨询技术问题

请来电:0510-8202 6888 / 8311 8288

IC插卡预收费/远程电脑抄表---节约人工
无锡优量 技术:0510-83118288 82026888


无锡优量公司 数据采集系统 (实现自动抄表,自动生成报表)

五大特点
1、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生.
2、自动抄表,节约人工,足不出户.
3、实时计录,历史数据查询.
4、随时分析流量数据,便于生产和调度.
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装.

技术咨询: 0510-8202 6888 8311 8288 QQ: 398931544 传真:0510-85620996 83111131



 流量数据实时曲线
流量数据实时曲线
