超声波明渠流量计 --- 无锡优量仪表之旗舰产品 |
|
中华人民共和国计量器具生产许可证 苏制 02000305-3号
超声波明渠流量计执行标准: Q/320211JDR01-2007 |
|
| |
LMZ超声波明渠流量计（中国具有影响力的明渠流量计厂家之一） |
| |
超声波明渠流量计：可靠、精准、领先
先进性：
1、污水泡沫对其测量无任何影响：彻底解决泡沫影响测量的难题，由于超声波的固有特性，很难穿透泡沫测量到真实水位，导致无法计量。
2、免调试，自动调零,通电就正常工作：传感器和计量槽一体化的设计，避免了繁琐和专业的调试过程，给用户带来极大的方便。
3、计量槽（堰板）由厂家生产，比用户自己做更精确：进口的明渠流量计厂家都要求客户自己制作计量槽，由于不专业，带来较大误差，而且用户也麻烦。
4、信号超强，远传距离达2000米：传感器信号经处理放大后，远传能力大大增强，抗干扰能力也大大增强，远超过一般厂家的20米限制。
5、历史记录查询功能，显示日报表、月报表、年报表：可方便环保部门对用户进行计量结算和记录跟踪查询。
6、停电记录查询功能，显示停电时间和次数：可方便用户计算未计量流量和防止偷排现象。
|
 |
|
| |
精品级明渠流量计，每套带第三方检测证书,优量流量计,就是不一样
无锡优量 明渠流量计 免费技术咨询:0510-82026888 83118288 |
|
| |

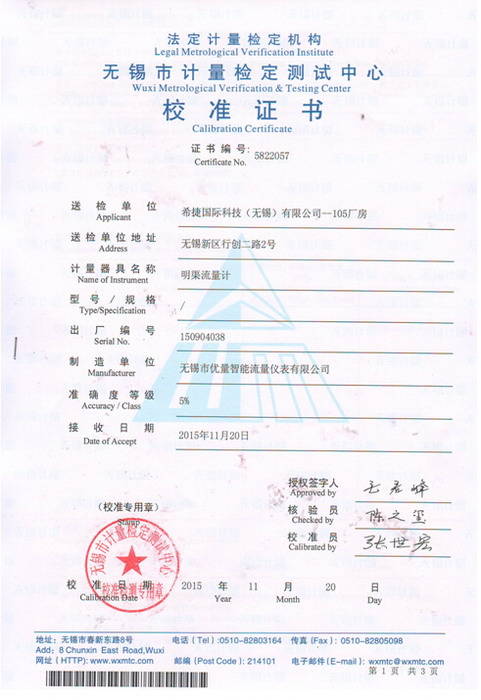

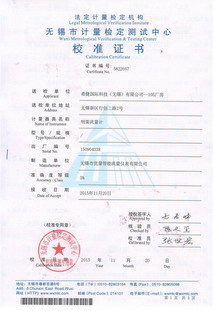

优量仪表：第三方计量检定，高精度，更放心！ |
|
| |
|
|
LMZ超声波明渠流量计 计量器具生产许可证
（无锡市质量技术监督局发证） |
LMZ超声波明渠流量计 计量器具型式批准证书
（江苏省质量技术监督局发证） |
|
| |
您的流量计,准吗？
国家认可制造资质,代办第三方测试检定，流量计放心! |
| |
无锡优量.超声波明渠流量计，共6大类 |

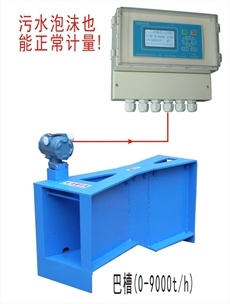

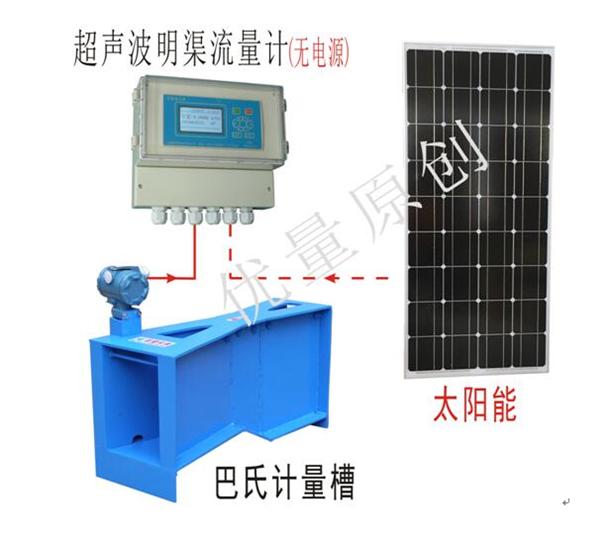

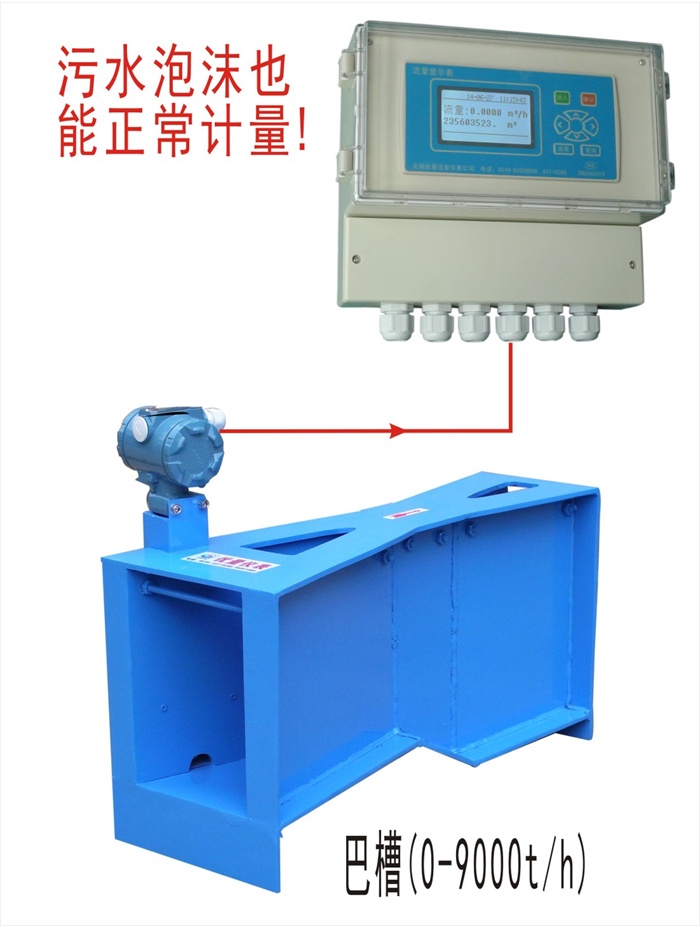

1. 巴氏计量槽 明渠流量计 |

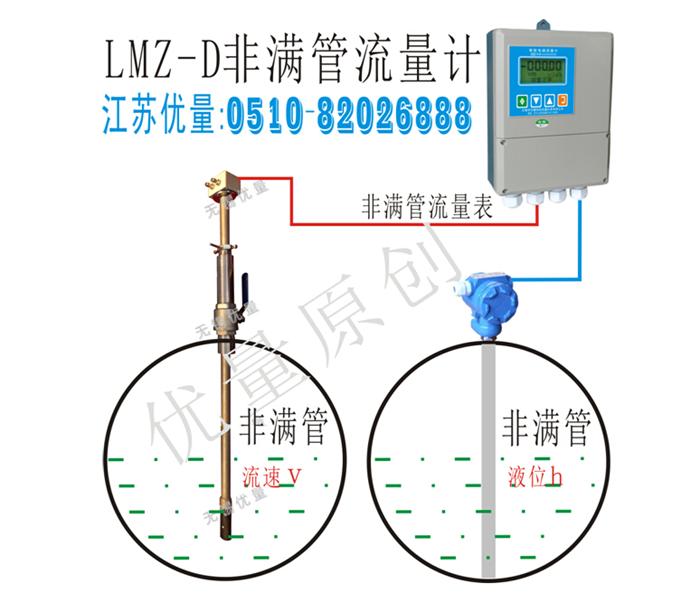

2.非满管型 大管道流量计 |

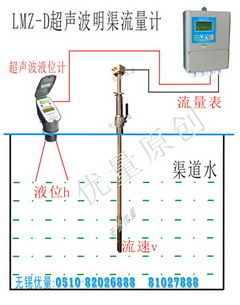

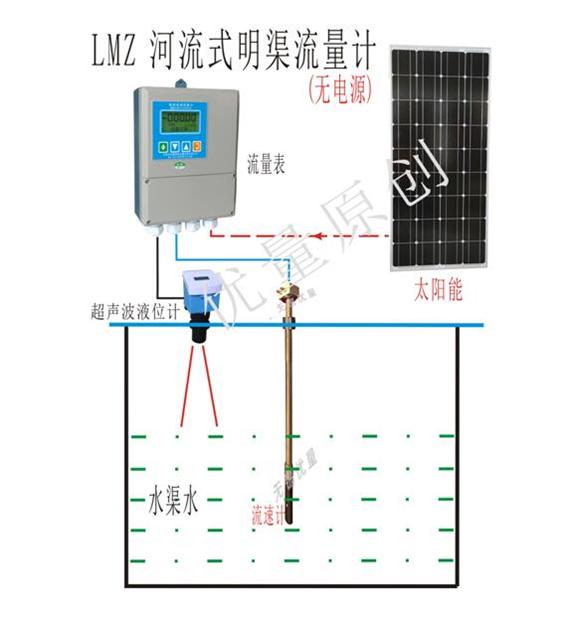

3.河流型 超声波明渠流量计 |
4.三角堰型 明渠流量计 |
5.窨井型 明渠流量计 |
6.矩形堰 超声波明渠流量计 |
|
| |
|
| |
明渠流量计200K |
| |
明渠流量计200K22 |
| |

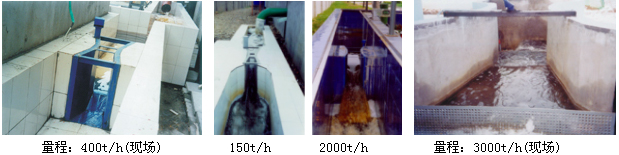

无喉槽现场 |
| |
|
| |
|
| |
|
| |
水泥管插入式流量计（智能遥控型）DN600/DN800/DN1000
（城市窨井、农业灌溉水泥管） |
| |
|
| |
| |

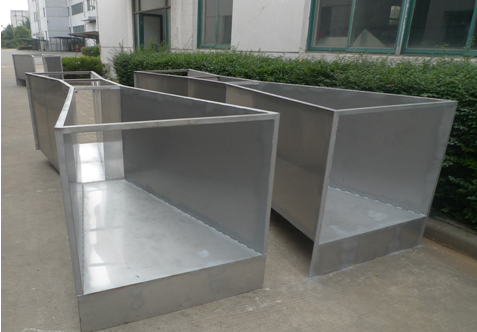

各种型号的巴歇尔槽（PVC材质、不锈钢材质 |
|
|
|
量程:20t/h不锈钢巴氏计量槽 |
量程:50t/h |
量程:100t/h |
|
|
|
量程:150t/h |
量程:400t/h |
量程:900t/h |
|
|
|
量程:1500t/h |
量程:2000t/h |
量程:3000t/h |
|
| |

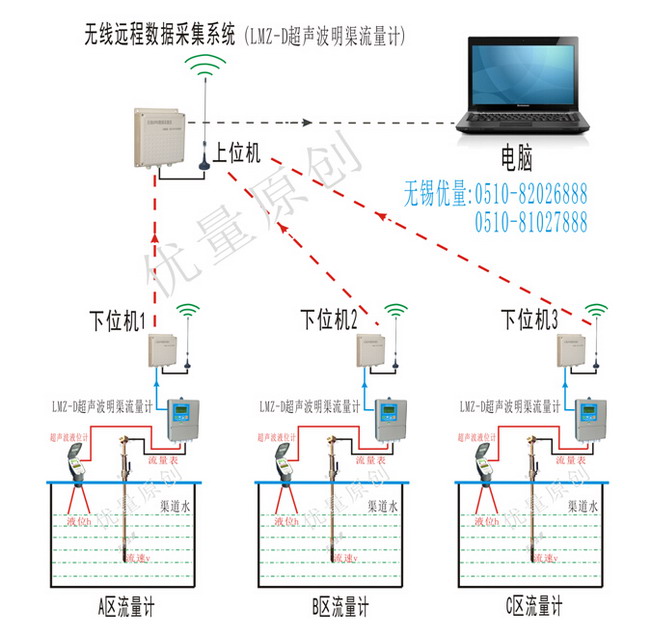

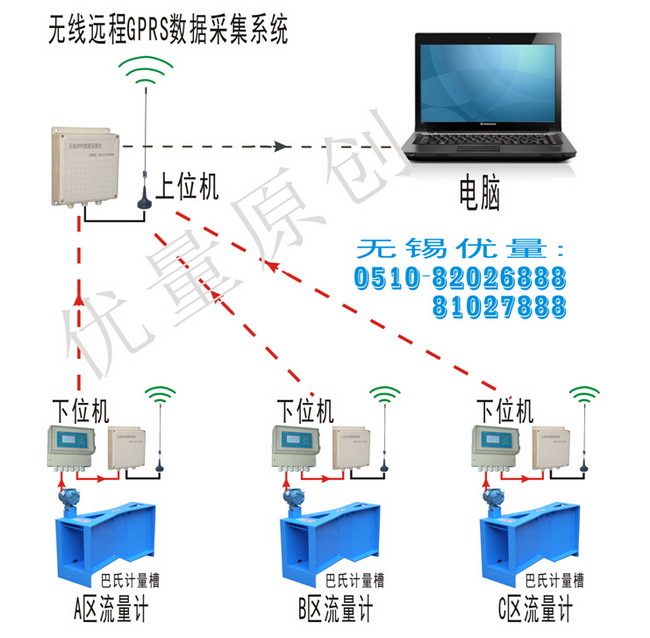

数据采集系统----自动抄表，节约人工，足不出户
无锡优量 高精度流量计 技术咨询:0510-82026888 ，83118288 |
|
| |
|
| |
|
| |
无锡优量公司 数据采集系统 （实现自动抄表，自动生成报表）
五大特点：
1、实现下面流量计的数据和上面计算机显示的采集数据完全一样，没有二次积算，避免贸易供需双方矛盾产生.
2、自动抄表,节约人工,足不出户.
3、实时计录,历史数据查询.
4、随时分析流量数据,便于生产和调度.
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装.
技术咨询: 0510-8202 6888 8311 8288 QQ: 398931544 传真:0510-85620996 83111131
|
|
| |
|
| |
流量数据实时曲线 |
|
| |
|
| |
简介：
LMZ系列超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量，是城市污染防治和环保部门监控污水排放的必要仪表之一，也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。 |
| |
原理：
LMZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽，保证其一定液位高度，得知一定流量，选用巴歇尔槽/堰板计量槽作为特定流道，测量精度高，安装方便，传感器测量出液位高度，通过89C52系列单片机处理得出瞬间流量和累计流量值，流量可用下式表示：
Q=KHn
Q：瞬间流量（t/h） K：流量常数
H：液位高度 n：n次方值
瞬间流量经累计积算处理得出累计流量。
应用区域：
由于明渠流量计非压力流的特点，被广泛应用于污水排放口，适用于化工、冶金、环保、制药等各类企业污水的测量和控制。
 |
|
| |
主要技术参数：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0级
显示仪表温度：0℃～50℃ 介质温度：0℃～+60℃
传感器温度：-30℃～+60℃ 压力：自由流
流道形式：巴歇尔槽/三角堰板/矩形堰板 防护等级：IP65
供电电源：220VAC 50HZ 前直段：1～3米
显示：双窗口，8位LED累计流量和4位LED瞬间流量 消耗功率：≤15W
|
| |
巴歇尔槽明渠尺寸要求：
型 号 |
适用渠道（宽×高）mm |
最小流量(t/h) |
最大流量(t/h) |
LMZ—20 |
≥200×250 |
0.32 |
20 |
LMZ—50 |
≥250×300 |
0.65 |
50 |
LMZ—150 |
≥300×500 |
2.77 |
115 |
LMZ—400 |
≥400×650 |
5.40 |
400 |
LMZ—900 |
≥600×800 |
9.00 |
900 |
LMZ—1500 |
≥840×1000 |
12.6 |
1500 |
LMZ—3000 |
≥1200×1000 |
45.0 |
3000 |
LMZ—5000 |
≥1680×1100 |
108.0 |
5400 |
LMZ—8000 |
≥1920×1100 |
126.0 |
7200 |
|
| |
三角堰板/矩形堰板明渠尺寸要求: |
型号规格
|
最大流量(t/h) |
适用渠道(宽×深) |
最高水位(mm) |
LMZ-Y-50 |
50 |
≥400×350 |
277 |
LMZ-Y-80 |
80 |
≥500×470 |
390 |
LMZ-Y-150 |
150 |
≥600×570 |
484 |
LMZ-Y-250 |
250 |
≥800×650 |
510 |
LMZ-Y-500 |
500 |
≥800×650 |
540 |
LMZ-Y-800 |
800 |
≥800×850 |
655 |
LMZ-Y-1000 |
1000 |
≥1000×850
|
707 |
|
| |
|
| |

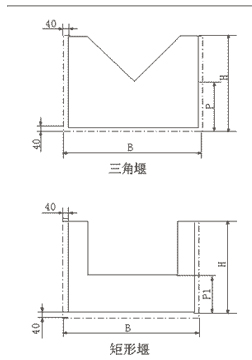

常用规格堰板明渠流量计尺寸： |
型号规格 |
B |
H |
P |
P1 |
LMZ-Y-50 |
480 |
400 |
160 |
-- |
LMZ-Y-80 |
580 |
460 |
160 |
-- |
LMZ-Y-150 |
680 |
520 |
240 |
-- |
LMZ-Y-250 |
880 |
600 |
280 |
-- |
LMZ-Y-500 |
880 |
680 |
-- |
250 |
LMZ-Y-800 |
880 |
880 |
-- |
300 |
LMZ-Y-1000 |
1080 |
880 |
-- |
350 |
|
| |
土建安装： |
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
|

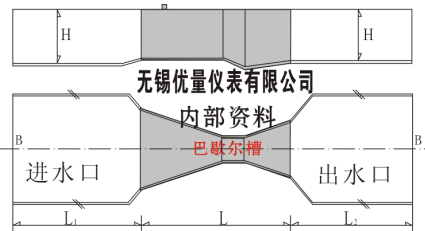

巴歇尔计量槽模拟图 |
|
|
| |
常用型号规格明渠流量计安装尺寸（单位：mm）
型 号 |
B |
L |
L1 |
L2 |
H |
LMZ-20 |
300 |
650 |
1500 |
1000 |
250 |
LMZ-50 |
380 |
750 |
2000 |
1500 |
300 |
LMZ-150 |
450 |
900 |
2500 |
1800 |
500 |
LMZ-400 |
600 |
900 |
3000 |
2000 |
700 |
|
| |
安装巴歇尔槽的最关键点：
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水
XSJ智能流量显示仪：
XSJ智能流量显示仪是我厂开发的新产品，CPU是采用AT89C52微处理器，在通用软件支持下，能同时对累计流量和瞬间流量进行显示。
主要特点：
（1）仪表可同时显示累计流量和瞬间流量。
（2）可输出标准电流信号4～20mADC.
（3）断电数据保护功能，数据保留时间十年。
（4）可带打印输出，定时打印功能（选配）
（5）可输出累计流量值的脉冲信号（选配）
主要技术指标：
（1）输入信号：电流
（2）供电：220VAC、50HZ、功耗≤10w
（3）环境温度：0～５０℃相对温度：≤85%
（4）安装尺寸：盘式结构
（5）仪表尺寸：160×80×130mm
开孔尺寸：152×76mm |
| |

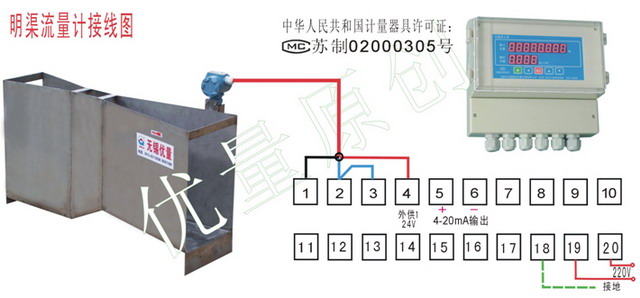

接线： |
一体型的巴歇尔槽带有RVV护套信号导线20米，如距离较远，用户可自行接长，距离一般在2000米以内，否则应做实地连线试验。 |
|
| |
订货须知：
在订货时用户必须根据具体测量条件和现场情况进行正确选型：
订货时须注明：
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。 |
|
| |
优量公司 -------- 快速供货 快件发货 |
1、超声波明渠流量计有现货。（20-150t/h、巴氏计量槽、PVC材质、8位累计流量+4位瞬间流量）
2、大流量、堰板（三角堰、矩形堰）、全不锈钢明渠流量计订货后生产周期：3天
|
| |
| |
|
|
无锡市计量测试中心 液体标定装置 |
经无锡市计量测试中心标定过的流量计安装现场 |
|
| |
|
| |
